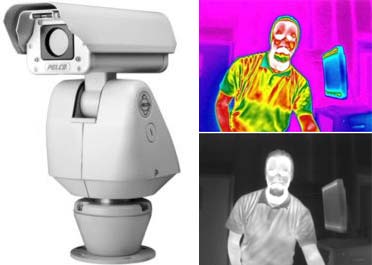

Система позиционирования PELCO ESPRIT TI со встроенным тепловизором

Устройство серии ES30TI обеспечивает отличную чувствительность на уровне менее 40 мК. Устройство рассчитано на различные форматы показа изображений, включая белый горячий режим, черный горячий режим и цветные сигнатуры. Устройства серии ES30TI выпускаются с тремя различными конфигурациями объективов с фокусным расстоянием 14,25 мм, 35 мм и 50 мм, что обеспечивает их эффективное применение в самых разнообразных областях назначения и большую дальность обнаружения объектов (до 834 м).

Как известно тепловизоры, работая в тепловом, невидимом для человека ИК-диапазоне обеспечивают полный контроль ситуации не только днем, но и ночью, а также в условиях тумана, задымленности, повышенной освещенности, где обычные CCD-камеры абсолютно беспомощны. Именно поэтому, основные области применения этих недешевых устройств -- объекты энергетики (проверка состояния электрооборудования, поиск энергопотерь), объекты нефтегазового комплекса (контроль над утечкой и разливом нефтепродуктов) и конечно объекты с повышенными требованиями по безопасности.

Алюминиевая конструкция с порошковым покрытием делает систему ES30ТI идеальной для наружного использования или использования внутри помещения. Абсолютный диапазон рабочей температуры системы от -45° до 60°C. В случае обледенения система будет готова к эксплуатации не позднее, чем через два часа после включения при температуре не ниже -25°C. Встроенный нагреватель, оттаиватель и антизапотеватель окна, солнцезащитный козырек и теплоизолирующий чехол входят в стандартную комплектацию систем серии ES30ТI. Все системы также оснащены вспомогательным выходом с открытого коллектора транзистора, который функционирует в течение двух секунд до отключения.

Регулируемая скорость панорамирования и наклона систем серии ES30ТI варьируется от 0,1 до 40 градусов в секунду в ручном режиме панорамирования и от 0,1 до 20 градусов в секунду в режиме ручного управления наклоном. Предустановленная скорость панорамирования и скорость панорамирования в режиме "турбо" равна 100 градусам в секунду при скорости ветра 50 миль в час и 50 градусам в секунду при скорости ветра 90 миль в час. Предустановленная скорость наклона равна 30 градусам в секунду. Система ES30ТI может плавно вращаться в плоскости панорамирования на 360 градусов. Диапазон углов наклона относительно горизонта: от +45 до -90°. В системе предусмотрена запись 64 программируемых предустановленных позиции с точностью предустановки 0,25°.

Поставляемые системы серии ES30TI рассчитаны на входное напряжение 220 В переменного тока или на источники питания 24 В переменного тока. Система ES30TI также снабжена функцией восстановления после перерыва питания, позволяющей пользователю задать операции, которые будут выполняться после выключения и повторного включения питания.

Основные возможности устройства:

• Приемник, блок панорамирования и наклона и кожух с встроенной термографической телекамерой
• Чувствительность ниже 40 мК при относительном отверстии F1.0
• Длинноволновый неохлаждаемый микроболометр на оксиде ванадия
• Разрешение 320x240, размер пиксела 38 мкм
• Задаваемая пользователем и программируемая настройка параметров телекамеры
• Показ на экране компаса, наклона и увеличения
• Цифровое увеличение 2Х
• Встроенный мультирежимный приемник-драйвер
• Панорамирование с переменной скоростью: 0,1° до 100°/с с пропорциональным управлением панорамированием
• 360° непрерывное круговое панорамирование
• Зональное бланкирование позволяет скрывать изображение в восьми зонах (их размер программируется)
• Система сохраняет работоспособность при скорости ветра 90 миль в час; максимально допустимая скорость ветра равна 200 км в час
• При скорости ветра 80 км в час предустановленная скорость панорамирования равна 100° в секунду и 50° в секунду при скорости ветра 150 км в час
• Угол наклона от +33° до -83° относительно горизонтали
• Предустановка позиций, туры, несколько режимов сканирования
• Минимальные требования к техническому обслуживанию, не требует настройки редукторов
