DIS — технология цифровой стабилизации изображения

26.08.2016

Необходимость стабилизировать изображение возникает в тех системах видеонаблюдения, в которых камеры подвержены механическому воздействию извне. Решая эту задачу, компания Hanwha Techwin разработала технологию «Цифровая стабилизация изображения» (Didital Image Stabilization — DIS). Она обеспечивает программную обработку изображения, компенсирующую дрожание телекамеры. Эта технология используется, в частности, в новых IP-камерах линеек Wisenet Q и Wisenet P.

Дрожание изображения является следствием того, что камера совершает мелкие колебательные движения. Такой эффект наблюдается в тех случаях, когда на место её крепления передаётся какая-либо вибрация. Обычно это происходит с камерами, установленными вблизи автомагистралей или железных дорог, на промышленных предприятиях, на высоких опорах. Более того, любая уличная камера в какие-то периоды ведёт съёмку при сильном ветре, который может вызывать её раскачивание, если она закреплена не очень прочно. Во всех этих ситуациях камера может «мелко трястись» и передавать дрожащее изображение.

Стабилизация изображения выполняется программным способом, в процессоре камеры. Реализованный в нём интеллектуальный алгоритм обеспечивает сравнение последовательных кадров. При этом определяется, в каком направлении и на какую величину вся сцена из-за имеющегося дрожания сместилась относительно границ кадра. После этого производится программный перенос «уехавшего» кадра в обратном направлении.

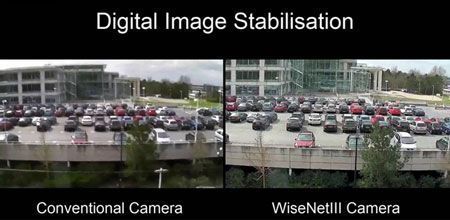

В результате смещение кадра оказывается скомпенсированным. Наблюдатель видит на мониторе картинку, на которой сцена не дрожит.

При этом на краях сцены возникают участки, которые присутствуют в одном кадре и отсутствуют в другом — кадр сместился, и данный участок в него уже не попал. В связи с этим кадр немного обрезается по краям, с незначительной потерей разрешения.

Из всего вышесказанного следует, что функция DIS занимает достаточно большие вычислительные ресурсы. При этом разрешение камер видеонаблюдения из года в год увеличивается, отчего задача по стабилизации изображения становится всё более громоздкой. Мощность процессоров, однако, также растёт быстрыми темпами, что и обеспечивает выполнимость задачи по стабилизации изображения высокого разрешения.

В камерах компании Hanwha Techwin используются самые современные электронные компоненты, поэтому в них возможна эффективная цифровая стабилизация изображения. Она обеспечивает комфортную работу оператора и более чёткое понимание им того, что происходит в кадре.
