В уличных камерах МВК реализован доступ к вариофокальному АРД-объективу

19.04.2010

В начале 2010 года было сделано немало усовершенствований в продуктах, которые компания "БайтЭрг" выпускает под брендом МВК. В них появился прямой обогрев оптического стекла. В серии МВК-16 стали применяться мегапиксельные ИК-корригированные объективы. За счет использования матриц SONY Super HAD CCD II повысилась чувствительность цветных телекамер. А в серии МВК-08АРД реализован, помимо прямого обогрева оптического стекла, доступ к настройкам вариофокального объектива.

Как известно, одной из проблем, возникающих при открывании корпуса уличной камеры, является попадание внутрь влажного воздуха, которое может привести к запотеванию оптического окна. Инсталляторам, использующим камеры стандартного дизайна в уличных кожухах, бороться с запотеванием приходится различными способами -- перед герметизацией корпуса высушивать внутреннее пространство кожуха посредством фена, помещать внутрь кожуха большое количество силикагеля, тратить большое количество энергии на мощный обогрев внутреннего пространства кожуха... И все равно эти меры не дают гарантии от запотевания.

В камерах МВК эта проблема решается по-другому -- малые размеры корпуса не требуют больших затрат энергии на обогрев, а осушение внутреннего пространства камеры и герметизация корпуса происходят в заводских условиях. Такой подход значительно снижает вероятность запотевания уличных камер, но лишает инсталлятора возможности открывать камеру для настройки.

С появлением компактных качественных вариофокальных АРД-объективов появилась возможность использовать их в камерах МВК. Поэтому в компании "БайтЭрг" решили модернизировать конструкцию камер, чтобы дать инсталлятору доступ к настройкам объектива. Основными требованиями при этой модернизации были надежность камер в работе и простота в обслуживании. Так как предполагается, что камеры будут настраивать на объекте, в условиях повышенной влажности, то обязательной стала опция подогрева оптического окна. В результате специалисты компании "БайтЭрг" разработали простое и элегантное решение, благодаря которому можно открывать камеру для настройки на объекте и не бояться, что она запотеет. Все цветные и черно-белые камеры серии МВК-08АРД теперь оснащаются вариофокальными объективами с доступом к их настройкам.

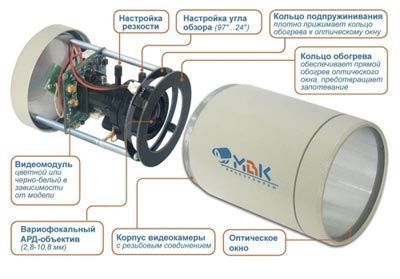

Элементами нового решения являются "кольцо обогрева", "кольцо подпружинивания", сам вариофокальный объектив и резьбовое соединение с уплотнительным кольцом.

"Кольцо обогрева" располагается в передней части камеры, вокруг объектива. Оно плотно прижимается к оптическому окну и обеспечивает его прямой обогрев, что предотвращает запотевание при резких перепадах и разнице температур внутри и снаружи камеры. Общий ток, потребляемый камерой, увеличивается при этом лишь на 40 мА.

Кольцо обогрева крепится на "кольце подпружинивания". Последнее обеспечивает плотный контакт кольца обогрева с оптическим окном.

Вариофокальный объектив -- это то, ради чего и разработана система доступа внутрь камеры. Вариофокальный Direct Drive АРД-объектив позволяет изменять угол обзора в пределах 97-24 градуса (f=2,8-10,8 мм), что необходимо и достаточно для решения большинства задач видеонаблюдения.

Резьбовое соединение с уплотнительным кольцом обеспечивает простоту открывания и закрывания корпуса камеры для настройки -- он откручивается и закручивается. Герметичность соединения обеспечивается резиновым уплотнительным кольцом.

Столь простое и элегантное решение вполне соответствует духу основного лозунга линейки МВК -- "Эффективность разумных решений". Оно позволит инсталляторам без опаски настраивать угол обзора даже в уличных условиях. Надежность работы камеры обеспечена.

Модели камер МВК, в которых реализован доступ к вариофокальному АРД-объективу, -- МВК-0822АР, МВК-0832АР, МВК-0842АР, МВК-0842АРП, МВК-0832цД и МВК-0832цДП.
