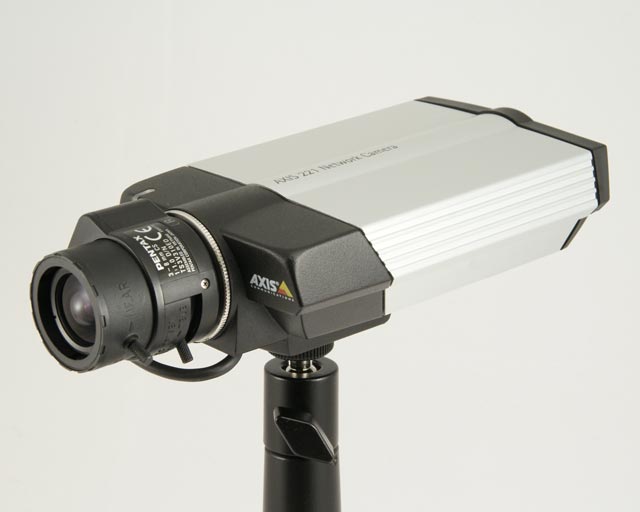

Профессиональная сетевая камера для круглосуточного наблюдения AXIS 221


В нашей тестовой лаборатории находится достаточно интересная штука -- это IP-камера AXIS 221, предоставленная нам на тестирование московским офисом Axis Communications. Чем она привлекла наше внимание? Прежде всего тем, что эта сетевая камера -- одна из тех немногих IP-камер, имеющих возможность переключения между режимами "День-Ночь", что приближает ее к современным аналоговым камерам видеонаблюдения. Но это еще не все: в IP-камере AXIS 221 применен прогрессивный тип сканирования изображения совместно с высокой частотой кадров -- 45 к/с. Все это (по идее, а так ли на самом деле -- увидим) позволяет круглосуточно получать высококачественное изображение даже подвижных объектов.

В комплекте поставки нами были обнаружены следующие позиции: IP-камера, объектив, блок питания, краткое руководство по установке и запуску, кронштейн. Кроме этого, нам по нашей же просьбе был предоставлен термокожух для наружной установки камеры.

Чем она примечательна в первую очередь? Производитель так охарактеризовал ее на своем сайте: "Сетевая камера AXIS 221 -- это высококачественная камера для круглосуточного охранного наблюдения по IP-сети. <…> Камера AXIS 221 оснащена автоматическим, съемным фильтром отсечки ИК-излучения, который позволяет воспроизводить цветное изображение при достаточном освещении и черно-белое изображение в темное время суток. В данной камере используется высококачественный объектив Pentax и ПЗС-сенсор прогрессивного сканирования изображения, что позволяет без помех наблюдать за движущимися объектами."

Профессиональная сетевая камера для круглосуточного наблюдения AXIS 221

И в самом деле -- наблюдение за движущимися объектами (к примеру, бегущий человек или движущийся автомобиль) с помощью обычной телекамеры приводит к подобным результатам:

Черестрочное сканирование изображения

Видно, что задний план отображен достаточно хорошо, в то время как автомобиль на переднем плане размыт. Это объясняется тем, что четные линии кадра отстают по времени от нечетных, что и приводит к возникновению на изображении гребенки. В нашем же случае теоретически должно получиться следующее:

Прогрессивное (построчное) сканирование изображения

Хорошо различимо не только транспортное средство, но и его водитель. Достигается это с помощью применения построчного (он же -- прогрессивный) способа сканирования (т.е. такого, при котором все линии кадра сканируются одновременно). Немного более подробно о принципах работы чересстрочной развертки вы сможете прочесть здесь, а о принципах работы прогрессивной развертки -- здесь.

Но достаточно теории -- изучим заявленные технические характеристики:

Аппаратные характеристики

Матрица

1/3" Sony Wfine RGB CCD
с построчной разверткой (тип ПЗС-модуля -- ICX424AQ)

Объектив

Pentax TS3V310ED, F1.0
переменное фокусное расстояние 3.0 -- 8.0 мм, автофокус,
горизонтальный угол обзора: 35°-93°, фокусировка: 0.3 м до бесконечности. Крепление CS.

Освещенность

Цветной режим: 0.65 лк F1.0
ИК режим: 0.08 лк, F1.0

Диафрагма

От 2 сек. до 1/25000 сек.

Процессоры и память

CPU:ETRAX100LX32bit
Процессор видеосжатия: ARTPEC-2
Память: 32 MB RAM, 8 MB Flash

Питание

7-24 V DC, макс. 5.5 W
10-24 VAC, макс. 7.5VA
Питание Power over Ethernet (IEEE 802.af) классификация питания по Классу 2

Режимы эксплуатации

5-50°C, влажность 20 -- 80% RH
(без конденсата)

Размеры (ВxШxГ)

49 x 88 x 186 мм

Вес

550 г

Программные характеристики

Форматы сжатия

Motion JPEG
MPEG-4 Part 2 (ISO/IEC 14496-2), Профили: ASP и SP1

Разрешение

16 уровней разрешения от 640x480 до 160x120 через API,
5 уровней через web-страницу конфигурации

Частота кадров

До 45 кадров в секунду при любом разрешении
До 60 кадров в секунду при 480x360 и ниже

Потоковое видео

Одновременное видео Motion JPEG and MPEG-4.
Контроль скорости передачи и полосы пропускания.
Постоянная и переменная скорость передачи данных
(для MPEG-4)

Параметры изображения

Уровни сжатия: 11 (Motion JPEG)/23 (MPEG-4). Угол поворота: 90°, 180°, 270°. Изменения уровня цвета, яркости, резкости, контраста, баланса белого, контроля области экспозиции, компенсации черного, регулировка режима работы при плохом освещении. Возможность наложения на изображение текст, дату, время, шаблон, другое изображение.

Безопасность

Многопользовательский уровневый доступ с защитой паролем, фильтрация по IP адресу и HTTPS шифрование.

Пользователи

20 одновременных пользователей без ограничений в режиме multicast (MPEG-4)

Тревожное оповещение и управление событиями

Многооконный видеодетектор движения, внешние входы/выходы, ожидание и планирование событий с оповещением, пре- и пост- тревожный буфер 9 Мбайт (~5 мин записи с разрешением 320x240 и скоростью 4 к/с)

Доступ к видео из Web-браузера

Живое видео, возможность последовательной настройки до 20 камер, настраиваемые HTML страницы

Поддерживаемые протоколы

IP,HTTP, HTTPS, SSL/TLS, TCP, SNMP-v1-2c-3 (MIB-II), RTSP, RTP, UDP, IGMP, RTCP, SMTP, FTP, DHCP, UPnP, ARP, DNS, DynDNS, SOCKS, NTP и т.д.

Результаты тестироваия опубликованы в журнале Security Focus >>
