Цифровой видеорегистратор Mitsubishi DX-TL308


Для посетителей

Руководство пользователя (4.6 Мбайта)

1. Веб-интерфейс видеорегистратора DX-TL308E (адрес, настройки, доступ)

2. Клиентское ПО DX-PC200 (дистрибутив, настройки, доступ)

Для участников тестов

Необходима предварительная регистрация.

Все тоже самое что и для обычнух посетителе, только полный доступ к DVR с правами администратора.

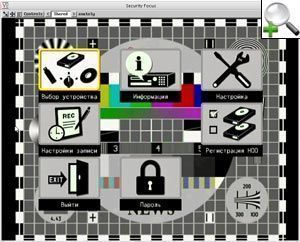

Даступ к интерфейсу видеорегистратора с помощью KVM IP (адрес, настройки, доступ).

0

Восьмиканальный триплексный цифровой видеорегистратор DX-TL 308Е предназначен для использования на небольших объектах, а также для инсталляций, критичных к занимаемому оборудованием объему.

Сигналы, поступающие на видеовходы DVR, могут быть записаны в одном из трех стандартных разрешений -- CIF, 2CIF или 4CIF, по выбору пользователя. Видеоптоки обрабатываются стандартным кодеком MPEG-4, режим работы которого позволяет осуществлять просмотр архивных изображений, не прерывая записи по тому же каналу. Возможен и одновременный вывод архивного и "живого" изображения на два независимых аналоговых монитора, подключаемых к разъемам BNC.

Графический интерфейс пользователя, снабженный текстовыми меню на русском языке, хорошо продуман и не вызывает сложностей в освоении даже операторами начального уровня квалификации. Органы управления сосредоточены на передней панели устройства, здесь же реализована и световая индикация, позволяющая контролировать состояние и работу видеорегистратора. Основные команды (просмотр, ускоренная перемотка в двух направлениях, поиск видеофрагментов и их копирование на внешние носители) оператор может выполнять и с применением подключаемой к одному из портов USB "мыши".

Управление работой видеорегистратора может осуществляться по сети при помощи стандартного веб-браузера. Имеется и специализированный пакет управляющего ПО -- DX-PC200, позволяющего просматривать живое видео со звуком, копировать данные из архива, изменять настройки и т.п. Поиск видеозаписей в архиве осуществляется по времени/дате, наличию движения в кадре, началу/концу записи, тревожному сигналу, а также по пользовательским закладкам. Для синхронизации времени с сервером видеорегистраторы поддерживают сетевой протокол SNTP.

Видеорегистратор снабжен тремя тревожными входами для подключения стандартных охранных датчиков либо детекторов движения. Чувствительность датчиков по каждому из каналов настраивается индивидуально. Параметры тревожной записи -- качество изображения (3 градации) и продолжительность съемки (от 2 секунд до одного часа) -- устанавливаются оператором системы. Имеется и функция дотревожной записи продолжительностью от 1 секунды до 15 минут (в конфигурациях с двумя жесткими дисками -- до 30 минут).

Цифровой видеорегистратор Mitsubishi DX-TL308

Основные технические характеристики (по данным производителя)
Носитель, на который производится запись: Жесткий диск; возможно подключение двух внутренних накопителей
Архивирование:

Внешнее: Подключаемый по серийной шине HDD (поставляемый по отдельному заказу DX-ZD5UE или DX-ZD6UE)
USB-накопитель (только копирование)
DVD/CD рекордер, подключаемый по USB (только копирование)

Телевизионный стандарт: PAL
Система сжатия сигнала: MPEG-4
Форматы записи кадров: 704 х 576 пикселей -- 4 CIF
704 х 288 пикселей -- 2 CIF
352 х 288 пикселей -- CIF
Суммарная скорость отображения: 400 полей в секунду (50 полей на канал)
Суммарная скорость записи: 50 кадров в секунду (704 х 576)
200 полей в секунду (352 х 288)
Разъемы для подключения видеокабелей:

Вход: 8 каналов BNC -- 1 В, 75 Ом

Обход: 8 каналов BNC в обход -- 1 В, 75 Ом (при питании от сети переменного тока)

Выход А:
1 канал BNC -- 1 В, 75 Ом
1 канал RCA (на передней панели) -- 1 В, 75 Ом
1 канал XGA

Выход В: 1 канал BNC -- 1 В, 75 Ом

Система записи звука: AD-PCM
Разъемы для подключения аудиокабелей:

Вход: 1 канал RCA -- 308 мВ (RMS), 50 кОм

Выход:
1 канал RCA -- 308 мВ (RMS), 1 кОм
1 канал RCA (на передней панели) -- 308 мВ (RMS), 1 кОм

Запись по тревоге: Время записи: от 2 секунд до 60 минут
Дотревожная запись: Может быть установлена от 1 секунды до 30 минут (если установлено два жестких диска) либо до 15 минут (один жесткий диск)
Экстренная запись: При поступлении сигнала на вход инициации экстренной записи (на задней панели)
Запись при перебоях электропитания: Автоматическое возобновление при восстановлении подачи электричества
Использование пространства хранения жестких дисков: Индикация записанного объема диска в процентах
Тип интерфейса пользователя: Графический, система меню
Языки пользовательских меню: Английский, французский, испанский, немецкий, итальянский, португальский, польский, чешский и русский
Функция обнаружения движения: Задается количество точек, при котором происходит включение записи
Функция подстройки часов: Синхронизация по SNTP
Поиск в архиве: По дате и времени, по списку тревог, по закладке, по наличию движения
Функция мультиплексирования: Мультиэкран: 4, 9 (выходы А/В)
Последовательное отображение: 1, 4 (выходы А/В)
Скрытое отображение сигнала с камер
Отображение по тревоге
Встроенные интерфейсы:

Входы:
8 каналов тревожных входов
1 канал входа инициации экстренной записи
3 канала инициации записи по событиям

Выходы:
2 канала MODE OUT (могут быть использованы как тревожные выходы)
1 канал CALL OUT
Выход напряжения питания 12 В постоянного тока

RS232C: 1 порт формата D-SUB для управления устройством
RS422/RS232C: 1 порт для управления поворотными камерами
Серийная шина: 2 порта USB на передней и один -- на задней панели
LAN: 1 порт 10 Base T/100 Base-TX для обмена данными

Удаленное управление: Через веб-интерфейс: Просмотр живого видео, воспроизведение, поиск

Посредством ПО для ПК: Просмотр живого видео, воспроизведение (с нескольких видеорегистраторов одновременно), поиск, скачивание изображений, управление поворотными устройствами камер, оповещение по тревогам, конфигурирование, управление записью, управление выходным сигналом в удаленном режиме
Требования к электропитанию: 0,7...0,33 А (при напряжении 100...240 В)
Рабочие условия окружающей среды: Температура: 5....40°С
Влажность: 30....80%
Максимальная высота над уровнем моря: 2000 м
Габариты: 300х91х340 мм (по альтернативным данным: 300х88х350)
Вес без жеских дисков: 5,7 кг (по альтернативным данным: 6,7 кг)

Видеорегистратор DX-TL 308Е поступил в редакционную лабораторию с последней версией прошивки. Прибор рассчитан на непрерывную работу в круглосуточном режиме. Приглашаем всех желающих присоединиться к тестированию -- вне зависимости от часового пояса и времени суток.
