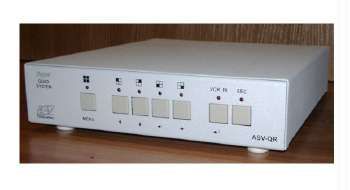

Черно-белый квадратор реального времени ASV-QR5 с функциями мультиплексора

Черно-белый квадратор реального времени ASV-QR5 с функциями мультиплексора сделан на замену хорошо зарекомендовавшему себя квадратору ASV-QR3 и является его улучшенной переработкой с переходом на новейшие схемотехнические решения и современную элементную базу. Как и его предшественник, этот квадратор предназначается для использования в охранно-наблюдательных комплексах, основная его функция -- одновременное отображения на экране видеомонитора изображения от четырех видеокамер. Отличия данной модификации квадратора -- существенно улучшенное разрешение -- до 1024х768 pix, встроенный детектор движения (14 меток на канал), наличие сквозных видеовходов, электронная регулировка уровней входных сигналов.

Дополнительная (и весьма удобная) функция мультиплексора в новой модели -- получение поканального изображения в режиме просмотра видеозаписей от видеомагнитофона (триплекс). Для этого в квадраторе предусмотрен VCR-видеовход, на который подается видеосигнал с выхода видеомагнитофона. При этом оператор имеет возможность просмотра произведенной видеозаписи либо в "квадраторном", либо в поканальном режимах. Скорость видео во всех режимах просмотра -- 25 к/сек. Как и предыдущий вариант квадратора, данная модель так же снабжена четырьмя ALARM-входами (NC/NO -- ТТЛ, КМОП совместимые) и одним ALARM-выходом (контакты реле). Удобное пользовательское меню на русском языке, встроенный генератор даты/времени и другие основные общепринятые функции, присущие квадраторам данного класса.

Особенности

• Поканальный просмотр видеозаписей (триплекс).
• Высокое разрешение (1024х768 pix)
• Детектор движения (14 меток на канал)
• Электронная регулировка входных уровней.
• Сквозные видеовходы.
• ALARM:4 входа (NC/NO-ТТЛ/КМОП) 1 выход ("сухие" контакты реле).
• Удобное меню на русском языке.
• Вывод на экран титров, даты и времени.
• Пониженное потребление (до 500мА).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

•  Питание:  +8...+12 В
• I max:  до 500 мА
• Входной сигнал:  0.8...1.5 В
• Выходной сигнал:  1.2 В
• Rвх, Rвых:  75 Ом
• Скорость обработки:  25 к/сек
• Разрешение:  1024х768 пиксел
• 256 градаций серого
• Зон детектирования, всего: 56 (4x14)
• Рабочая температура: 0...+70o С
• Габариты: 190x220x50 мм
• Комплектуется БП. (Возможен встроенный БП )
