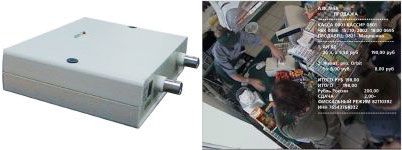

Преобразователь текстовых данных в видеосигнал "Text Convertor"

Аппаратный преобразователь может использоваться для построения систем контроля кассиров, а также в других приложениях, где требуется преобразование текста в видеосигнал.

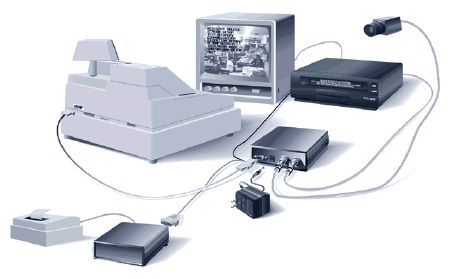

"Text Convertor" представляет собой одноканальное устройство, предназначенное для наложения информации с источника текстовых данных на видеоизображение. Текстовая информация, получаемая с внешнего устройства (например, кассового аппарата), преобразуется в графические очертания символов, и совмещается с данными, поступающими от видеокамер. Программирование устройства и его контроль, сбор обрабатываемой информации происходит через второй последовательный канал, работающий в стандарте RS485. Интерфейсные разъёмы RS485 позволяют подключить до 32-х устройств "Text Convertor" в локальную сеть. Небольшие габариты устройства, малый вес и потребляемая мощность, а так же возможность гибкого программирования позволяют широко применять "TEXT CONVERTOR" при решении различных задач.


Возможности:

• Сбор текстовых данных с внешнего устройства по протоколу RS-232 (на расстоянии до 5м)
• Преобразование текстовых данных в видеосигнал
• Сбор видеоданных с видеокамеры
• Интеграция преобразованных текстовых данных и видеоданных, и последующая передача их в компьютер
• Программирование и контроль работы устройства по протоколу RS-485,
  Для быстрого диагностирования внештатных ситуаций устройство снабжено индикаторами:
• индикатор подключения к электропитанию;
• индикатор передачи текстовых данных от источника по каналу RS-232;
• индикатор передачи данных в компьютер по каналу RS-485.
• индикатор переполнения буфера видеопамяти устройства
• Объединение до 32 устройств в локальную сеть по протоколу RS-485 при расстоянии между устройствами до 50 м
• Небольшие размеры, малый вес и потребляемая мощность.

Питание "TEXT CONVERTOR" осуществляется от внешнего дополнительного источника постоянного тока, напряжением 9-12Вольт.

В комплект поставки входит:

• Устройство "TEXT CONVERTOR"
• Источник питания 220 В/12 В
• CD или дискета с программным обеспечением
• Информационный кабель "Y-Cable" RS-232
• Кабель коммуникационный RS-485
• Коммуникационный терминатор RS-485 (заглушка)
• Руководство пользователя

Разъемы:

• TV IN -- для подсоединения камеры
• TV OUT -- для подсоединения монитора или регистратора
• POWER -- для подсоединения блока питания
• RS-485 (1) -- для подсоединения к компьютеру или соседнему устройству
• RS-485 (2) -- для подсоединения к компьютеру или соседнему устройству
• RS-232 -- для подсоединения к источнику текстового сигнала

Совместимость:

• поддерживает работу со стандартным видеооборудованием различных производителей (цветными, черно-белыми видеокамерами; аналоговыми и цифровыми устройствами видео регистрации; аналоговыми цветными, черно-белыми мониторами),
• поддерживает работу с контрольно-кассовыми машинами (POS системами, фискальными регистраторами, активными и пассивными кассовыми машинами) -- ШТРИХ-ФР-Ф, OMRON POS FIT, IBM 4614,  Siemens Beetle, IPC POS, ICL Fujitsu, АСТ ЭЛИТ-Ф, TeamPOS и другими.

Дополнительно возможна модификации устройства для работы с источником текстового сигнала по параллельному порту.
