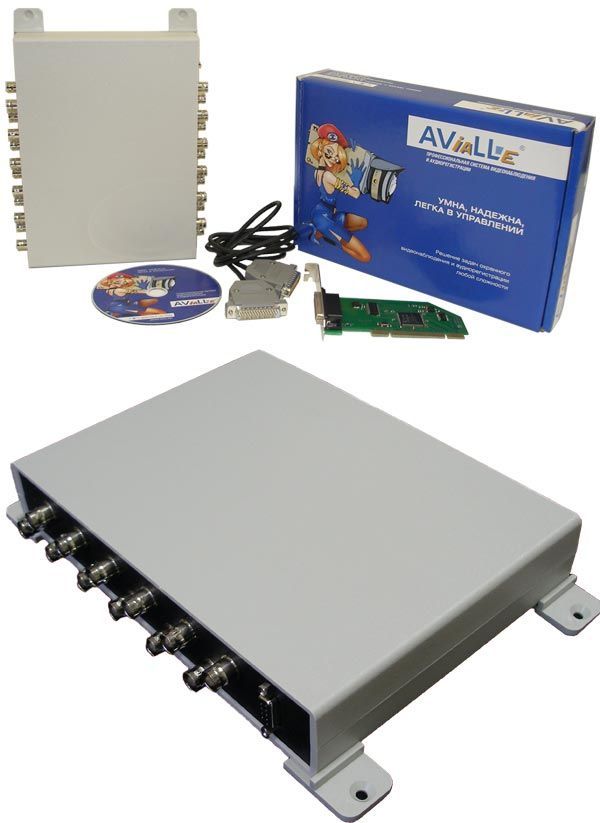

Внешний модуль оцифровки видеосигнала AViaLLe Satellite

10.09.2008 Недостатки плат оцифровки известны всем -- повышенный уровень шума вследствие наводок внутри корпуса компьютера, сложность оперативной замены и необходимость подключения большого количества весьма тяжелых видеокабелей к одной и той же группе разъемов. Вынос платы оцифровки за пределы корпуса компьютера дает инсталляторам значительный выигрыш в качестве монтажа и трудоемкости технического обслуживания систем. Компания "Цифровые системы" предлагает именно такое решение -- это семейство модулей видеоввода AViaLLe Satellite.

Блок оцифровки видеосигнала может располагаться на расстоянии до 10 метров от базового компьютера, а передача сигнала на РС осуществляется по одному или двум 4-х парным кабелям UTP с помощью низковольтной дифференциальной передачи сигналов (LVDS).

Прием потока видеоданных, формируемого блоками оцифровки, осуществляется поставляемыми в комплекте платами цифрового ввода AViaLLe Shuttle. Последние выпускаются в двух форм-факторах: версия PCI способна принимать данные, поступающие с четырех видеокодеков, PCI Express -- с четырех либо восьми. Максимальное количество плат AViaLLe Shuttle PCI на один системный блок составляет 2, AViaLLe Shuttle Express -- 4.

Конструктивно внешние блоки существуют в двух исполнениях -- в корпусах для настенного монтажа и для стандартных 19-дюймовых стоек. Поскольку подключение видеокабелей производится к жестко фиксированным колодкам с BNC-разъемами, такая схема имеет существенно бОльшую надежность, чем "гирлянды" шлейфов, ведущих к компьютерным платам оцифровки.

Блок оцифровки видеосигнала AViaLLe Satellite в версии Lite (для настенного монтажа) имеет габариты 270 х 185 х 45 мм, обрабатывает до 24 каналов видео и включает до 8 видеокодеков. Версия Rack (для стандартных 19-дюймовых стоек) поставляется в трех вариантах по высоте: 1U обрабатывает до 32 видеоканалов, 2U -- до 64 каналов, 3U -- до 96.

При монтаже системы в сложных условиях предусмотрена возможность гальванической развязки видеосигнала по каждому из входов (эта опция заказывается отдельно). До момента ввода сигнала в компьютер может производиться дополнительная цифровая обработка видеосигналов -- это позволяет значительно разгрузить вычислительные мощности центрального процессора.

Пиксельное разрешение сигнала, формируемого модулями, может быть выбрано из ряда: 360 x 272, 720 x 272 (полукадр), 720 x 544 (полный кадр). Скорость ввода по каждому из каналов зависит от конфигурации, составляя от 2...3 до 25 кадров в секунду.
